電流電壓雙用型電流互感器可以做為電流互感器或者電壓互感器用，用來轉換0-10A的電流或者電壓。
電流電壓雙用型電流互感器有有兩個完全相同的匝數為N的副邊繞組，同時還有一個可輸入大電流的穿心孔。當作為電流型的電壓互感器用時，兩個副邊繞組中的其中一個作為輸入繞組，另一個作為輸出繞組，配合周圍電路即可以變換電壓；當作為電流互感器用時，兩個副邊繞組可以并聯在一起，初級從穿心孔輸入，即是一個變比為N:1的電流互感器；也可以把兩個副邊繞組串聯，初級從穿心孔輸入，即是一個變比為2N:1的電流互感器。原理圖如下：

作為電流型電壓互感器使用，兩個對等的繞組分別作為原邊和副邊，變比N1：N2=1:1。用法可以參考電流型電壓互感器使用方法使用。

互感器多個繞組的串并聯需要明確各繞組的S1/S2、S1’/S2’端子，S1和S1’相接且S2和S2’相接為并聯；S1和S2’相接且S2和S1’相接為串聯。

特  點：

（1）電流電壓雙用、應用靈活、便于選件布線

（2）線性度好，線性度可優于0.1%

（3）體積小，結構緊湊，占用空間小

（4）PCB引針和繞組對稱設計、插件方便簡單

（5）一致性好，  優化生產工藝，保證同批次產品的一致性和不同批次產品的一致性

（6）環氧樹脂封裝工藝、絕緣性能和防潮性能優良

基本電氣參數：

工作頻率：50Hz-400Hz
工作溫度：-25c - +75c,
介質強度：2500V/min.
絕緣電阻：1000M Ohms @ 500 Vdc
沖擊電壓：5000V(1.2/50μs標準雷波)
精度等級：符合IEC 60044-1 電流互感器 0.1、0.2級
阻燃等級：UL 94-V0

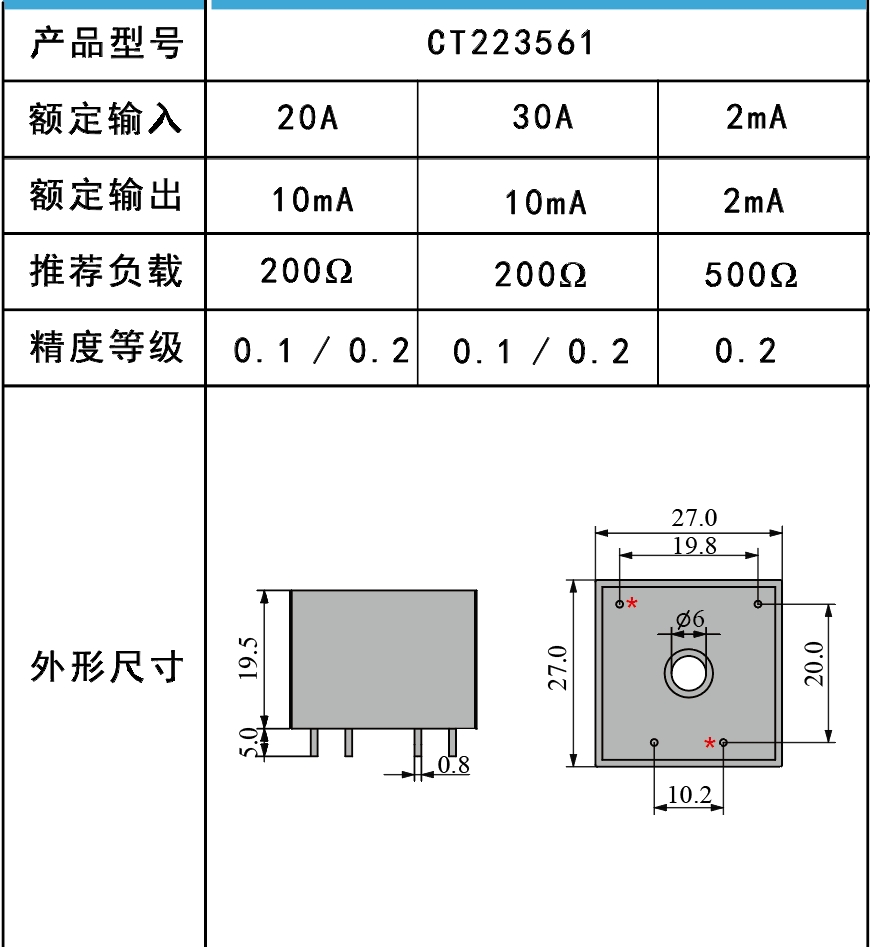

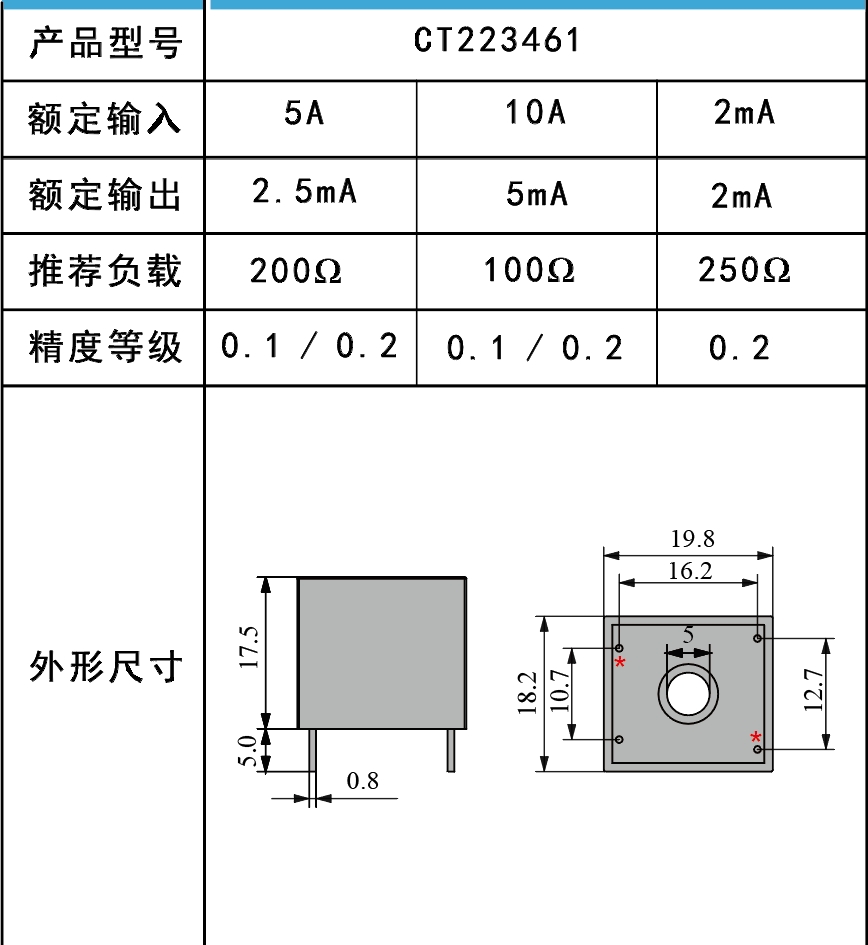

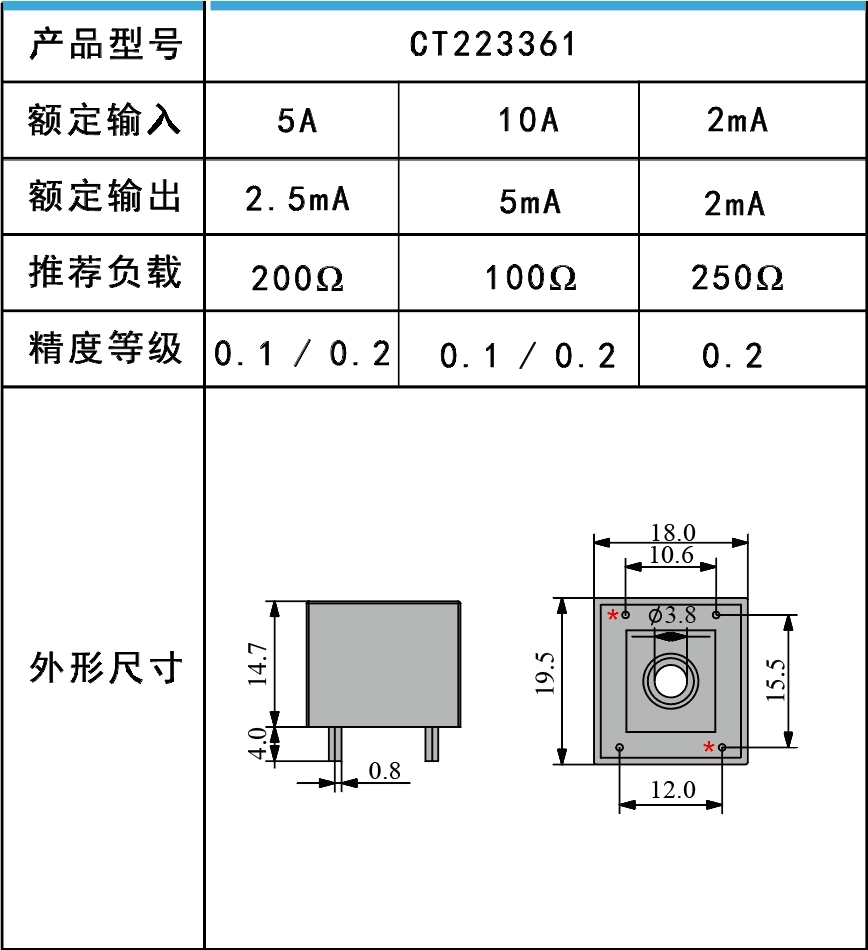

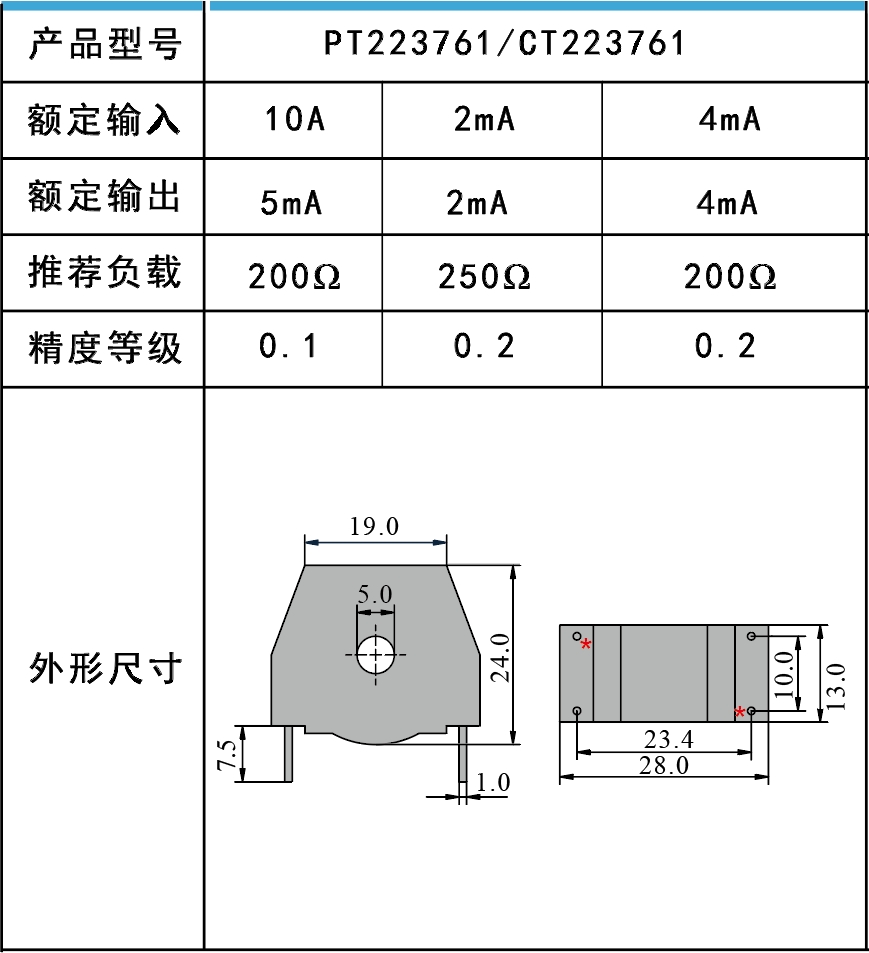

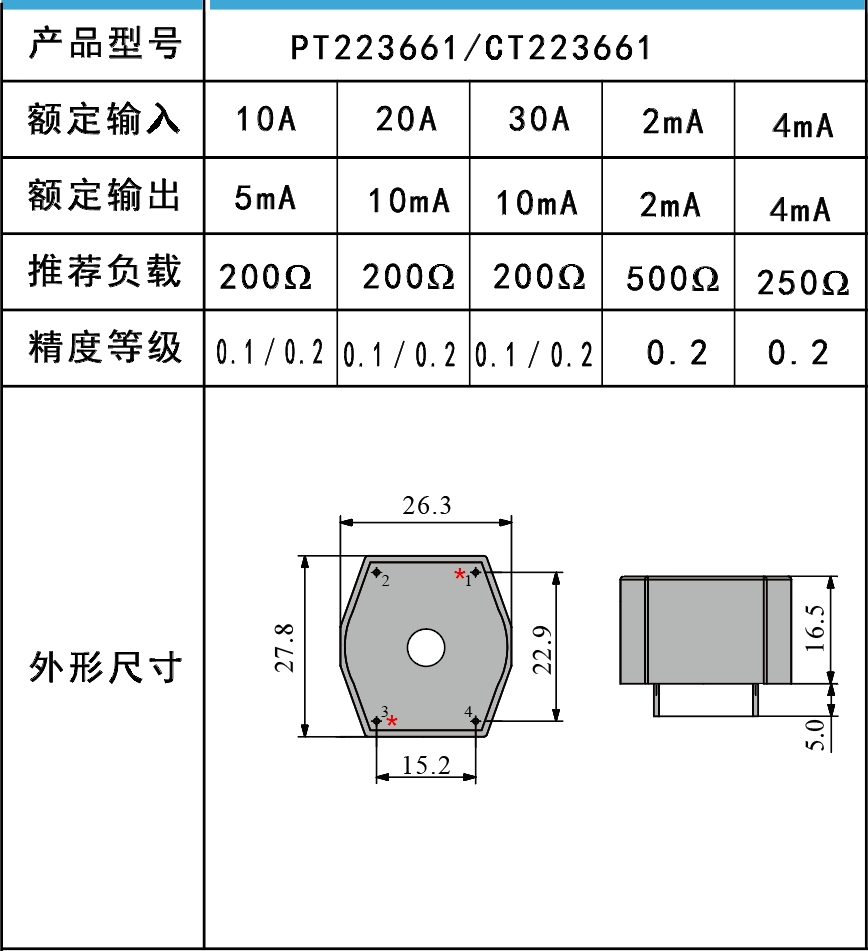

產品命名：
